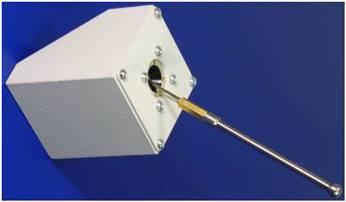

Датчик стыка крепится к сварочной головке таким образом, чтобы обеспечить контакт измерительного щупа с внутренним ребром углового соединения. Выходной сигнал датчика стыка - два дифференциальных напряжения от 0 до 5В, пропорциональных координатам X и Z. Среднее положение соответствует 2,5В.
Ширина стыка, мм | 2...5 |
Погрешность определения положения стыка, мм | 0,5 |
Диапазон измерения, мм | 0...60 |
Время обработки, мс | 100 |
Диапазон выходного аналогового сигнала, В | 0...5 |
Напряжение питания, В | 9...24 |
Габаритные размеры, мм | 50 x 50 x 60 |
Температурный диапазон работы | -40...50 |
Гарантия, мес. | 24 |
Производитель | АО "Лаборатория электроники" |
