AWD50-60

20 100 ₽

Описание

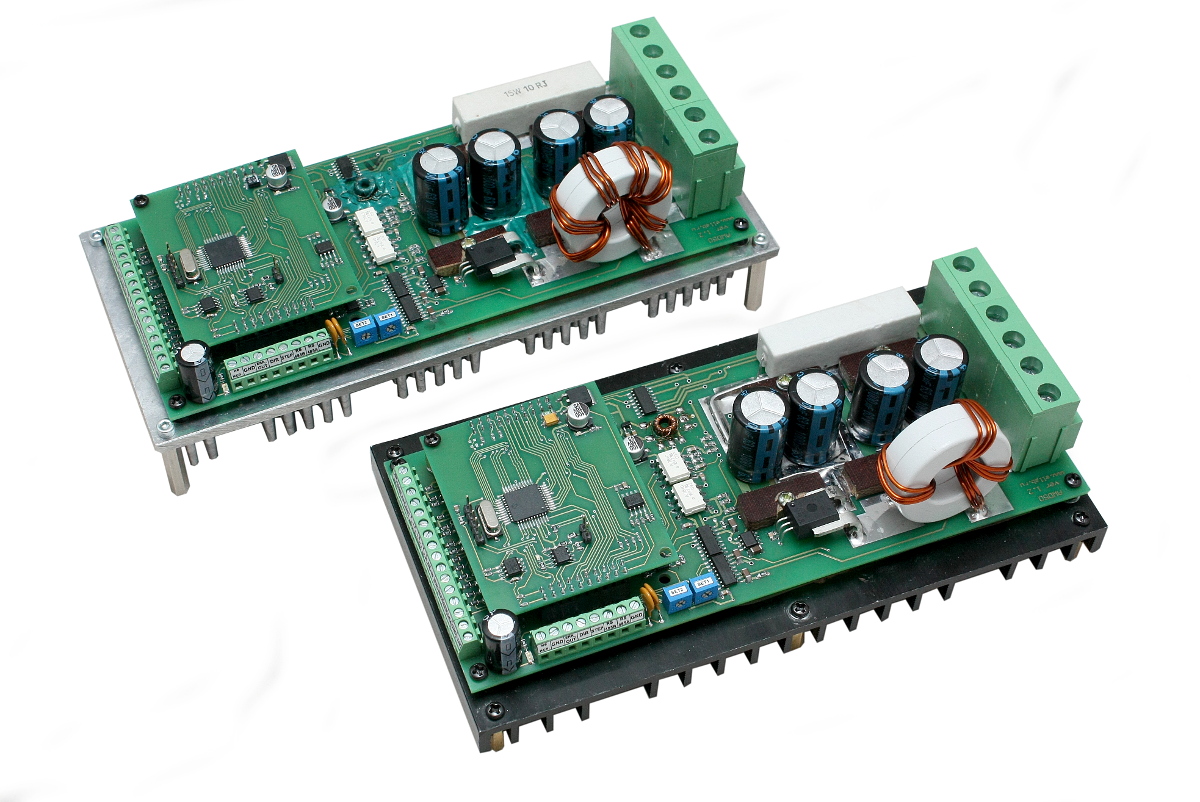

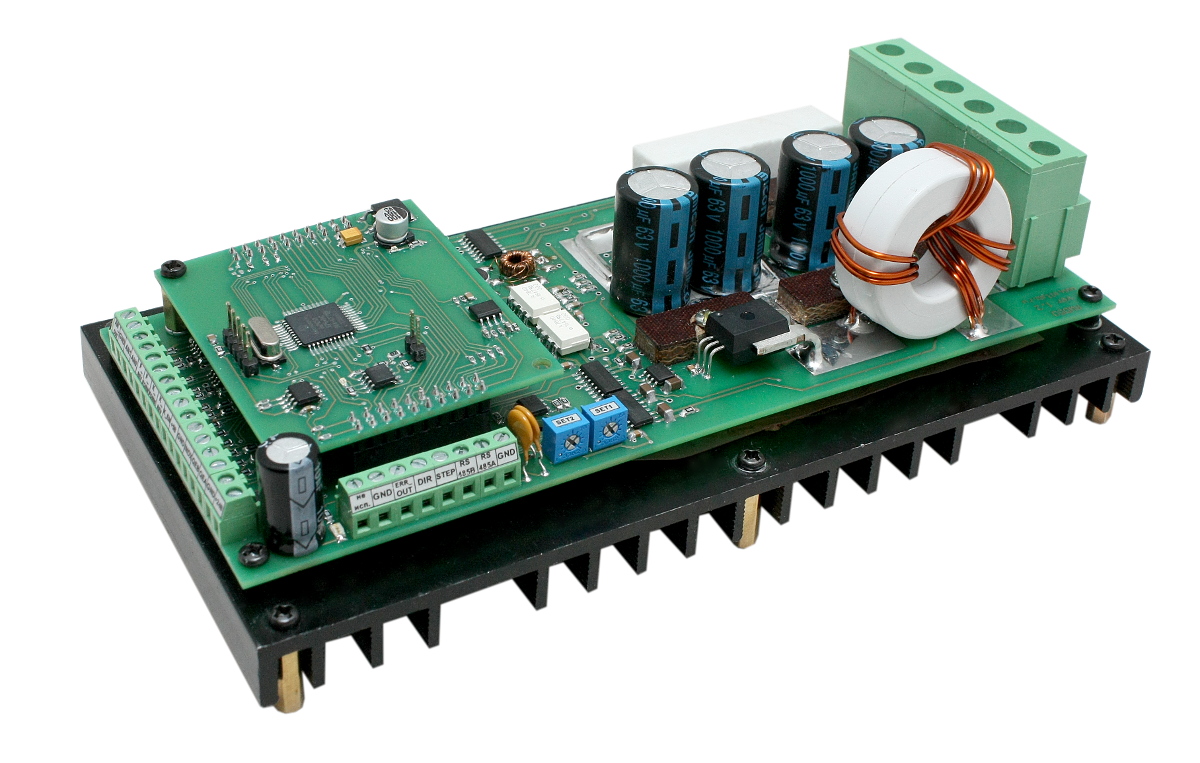

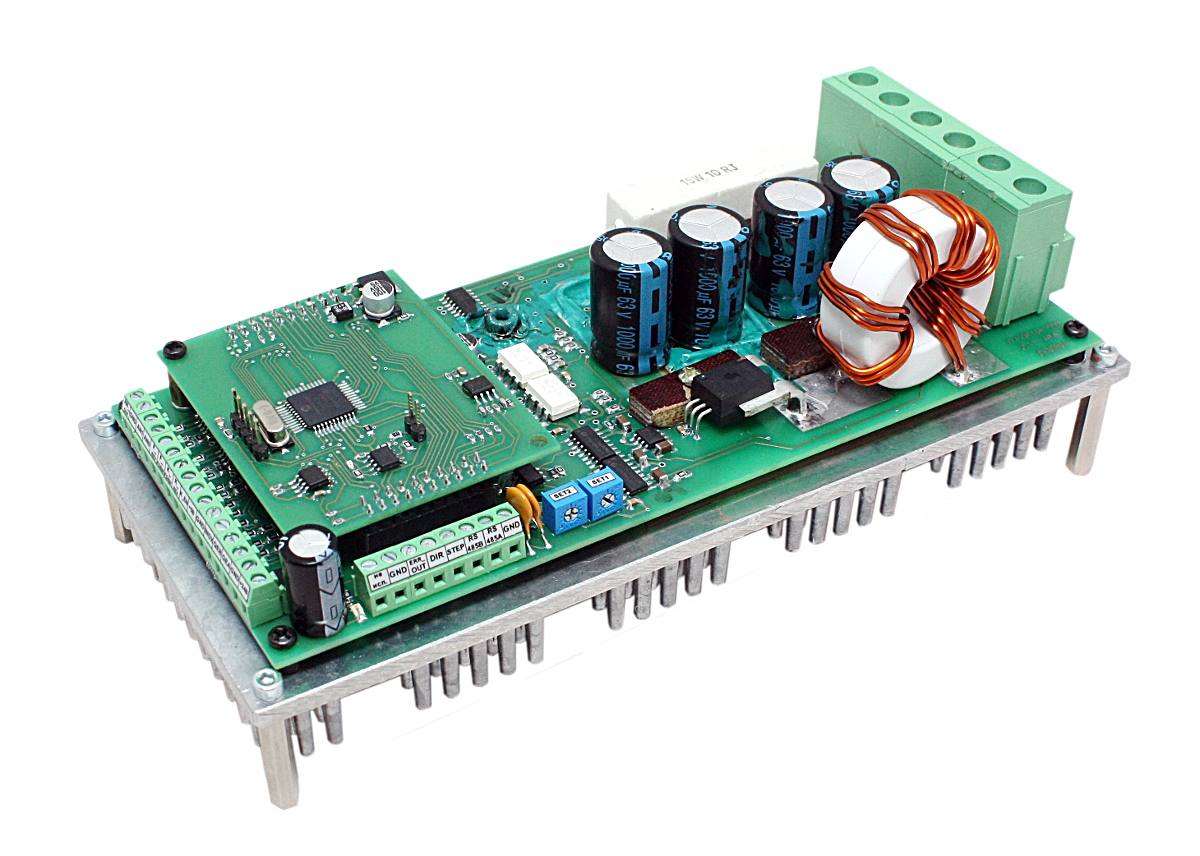

Блок управления коллекторным двигателем постоянного тока AWD50 предназначен для управления скоростью, положением и моментом двигателей с напряжением питания 60 В и током до 50 А.

Блок AWD50 позволяет реализовать сервопривод на основе коллекторного двигателя постоянного тока. Большая часть функций не требует установки дополнительных датчиков.

 Режимы работы
  •     прямое управление выходным напряжением (усилитель мощности класса D)
  •     стабилизация скорости вращения с ограничением момента
  •     стабилизация момента на валу двигателя без контроля скорости
  •     упаравление координатой с обратной связью по положению от потенциометра
  •     управление координатой с обратной связью по квадратурному энкодеру с заданием скорости, кривой разгона и максимального момента
Источники сигнала задания скорости вращения:
  •     аналоговый сигнал от -10 до 10 В
  •     интерфейс RS485 Modbus RTU
  •     частота следования входных импульсов
  •     длительность входных импульсов
  •     встроенный потенциометр
Источники сигнала обратной связи по скорости:
  •     противо-ЭДС двигателя
  •     произведение мгноверного тока на сопротивление якоря IR
  •     аналоговый сигнал от -10 до 10 В (например сигнал от тахогенератора)
  •     импульсный сигнал от энкодера или датчика холла
Источники сигнала задания момента на валу двигателя:
  •     аналоговый сигнал от -10 до 10 В
  •     разность двух аналоговых сигналов
  •     интерфейс RS485 Modbus RTU
  •     развность аналогового сигнала и значения от интерфейса RS485 Modbus RTU
  •     встроенный потенциометр
Источники сигнала обратной связи по моменту:
  •     мгновенный ток двигателя
  •     аналоговый сигнал от -10 до 10 В
Источники сигнала задания положения:
  •     аналоговый сигнал от -10 до 10 В
  •     интерфейс RS485 Modbus RTU
  •     интерфейс step/dir
Источники сигнала обратной связи по положению:
  •     сигнал от квадратурного энкодера
  •     аналоговый сигнал от -10 до 10 В от потенциометра обратной связи по положению

Дополнительные материалы

Руководство по эксплуатации

 Программное обеспечение для Windows 10

AWD50InstallerWin10.zip

Программное обеспечение для Windows 7

AWD50InstallerWin7.zip

Комплектность

  1. Блок управления коллекторным двигателем AWD50-60
  2. Паспорт

Технические характеристики

Напряжение питания двигателя, В 60
Максимальный ток двигателя , А 50
Ток срабатывания защиты
от короткого замыкания, А
75
Диапазон регулирования скорости
вращения с погрешностью до 5%
1:100
Напряжение питания блока
управления, В
18-36
Номинальный ток потребления, А,
не более
0,2
Температурный диапазон работы,
°С
От –40 до +50
Габаритные размеры, мм 200х90х71
Интерфейс связи RS-485
Максимальное количество
устройств в сети, шт
32
Сопротивление согласующего
резистора, Ом
120
Протокол передачи данных MODBUS RTU
Скорость передачи, кбит/с 9600
Производитель АО "Лаборатория Электроники"
