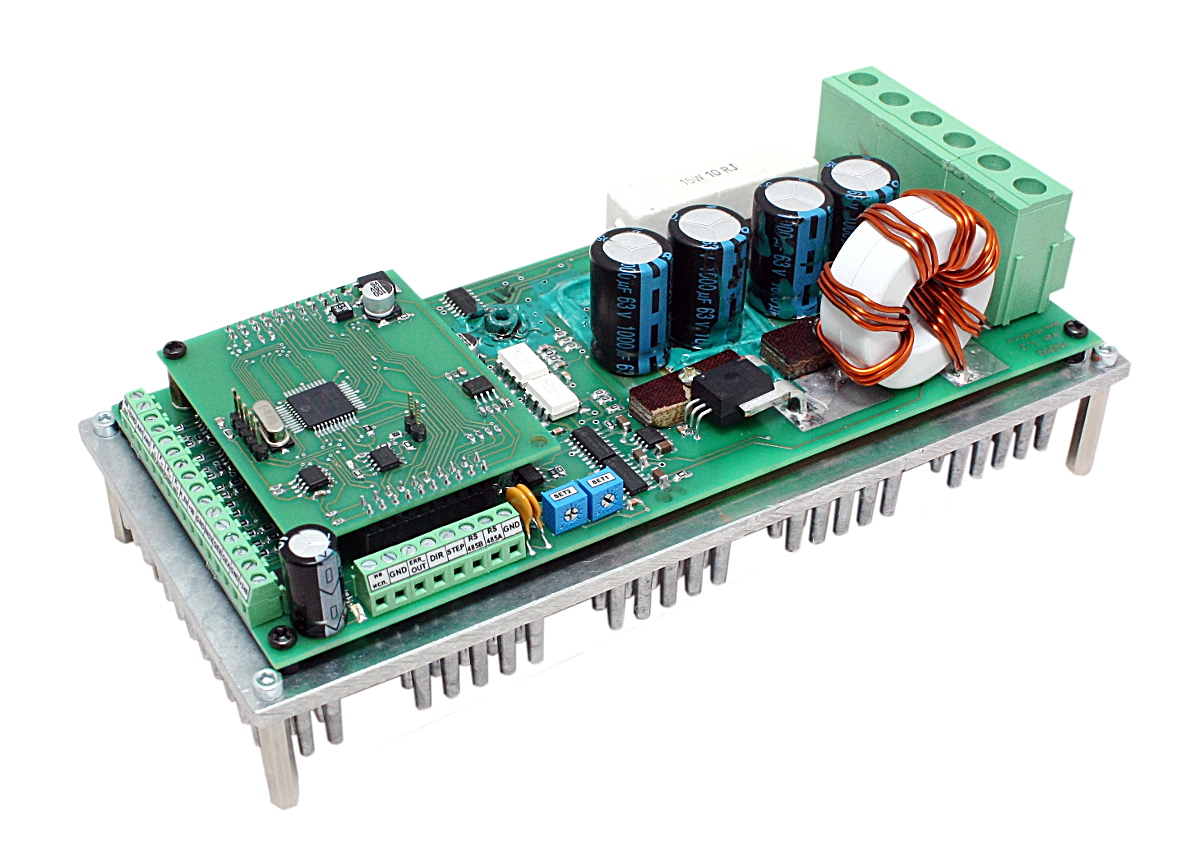

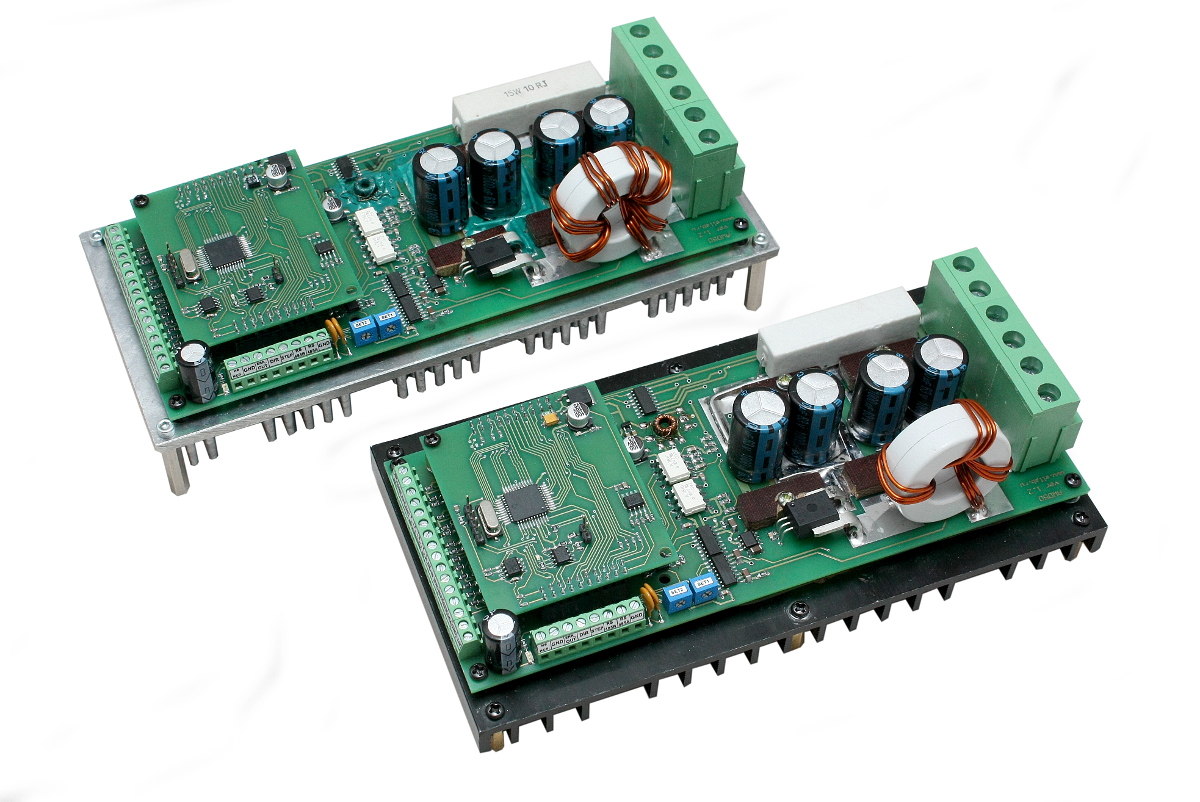

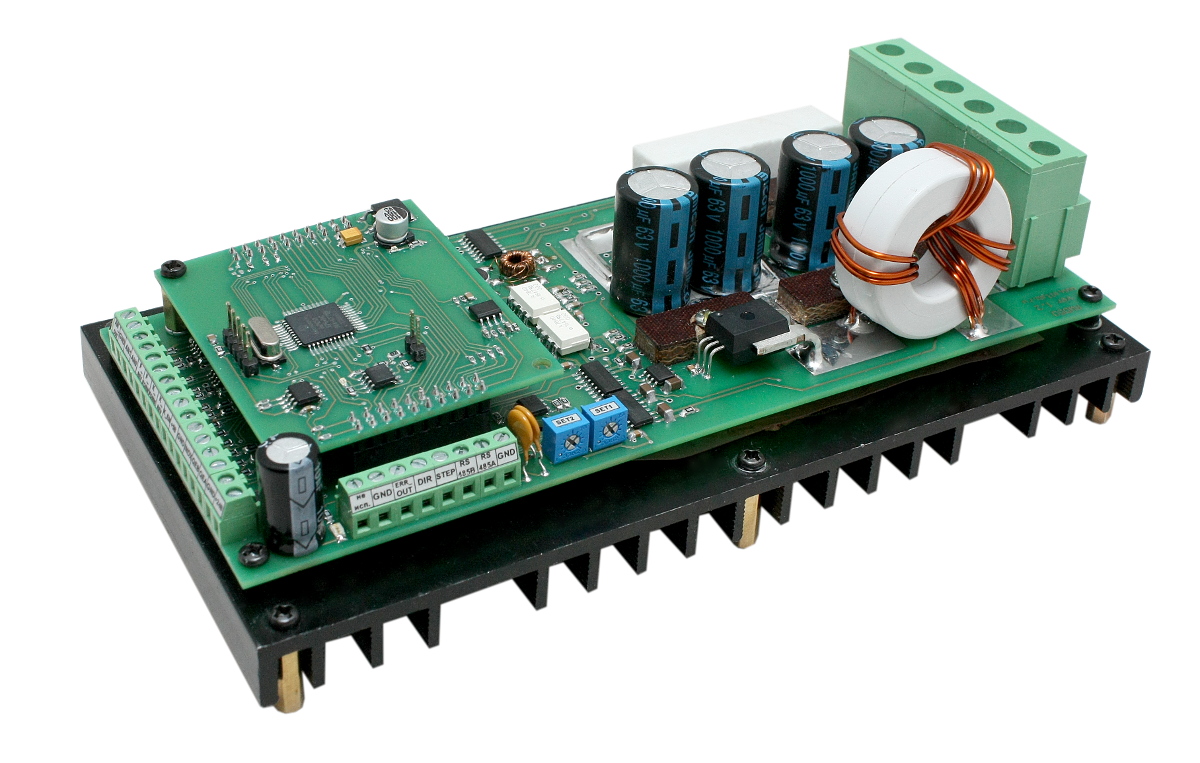

Блок управления коллекторным двигателем постоянного тока AWD100 предназначен для управления скоростью, положением и моментом двигателей с напряжением питания 36 В и током до 100 А.
Блок AWD100 позволяет реализовать сервопривод на основе коллекторного двигателя постоянного тока. Большая часть функций не требует установки дополнительных датчиков.
Продукция изготовлена по техническим условиям МДТУ. 421212.002 ТУ "Блоки управления двигателями постоянного тока AWD"
Напряжение питания двигателя, В | 36 |
Максимальный ток двигателя , А | 100 |
Ток срабатывания защиты от короткого замыкания, А |
75 |
Диапазон регулирования скорости вращения с погрешностью до 5% |
1:100 |
Напряжение питания блока управления, В |
10-36 |
Номинальный ток потребления, А, не более |
0,2 |
Температурный диапазон работы, °С |
От –40 до +50 |
Габаритные размеры, мм | 200х90х71 |
Интерфейс связи | RS-485 |
Максимальное количество устройств в сети, шт |
32 |
Сопротивление согласующего резистора, Ом |
120 |
Протокол передачи данных | MODBUS RTU |
Скорость передачи, кбит/с | 9600 |
Производитель | АО "Лаборатория Электроники" |
