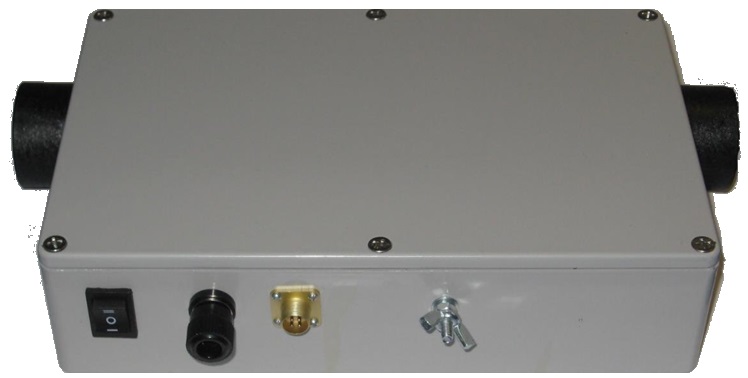

Осциллятор ПИК500

0
Наличие товара уточняйте заранее

Описание

Особенности ПИК500

- ПВ 100% при токе 500А
- Формирование одиночного высоковольтного импульса высокой энергии, обеспечивающего надежный поджиг дуги и минимум помех на электронную аппаратуру
- Питание осциллятора от напряжения холостого хода сварочного источника
- Автоматическое включение импульса поджига при наличии напряжения холостого хода
- Подключение сварочного кабеля с помощью стандартных разъемов СКРП-50

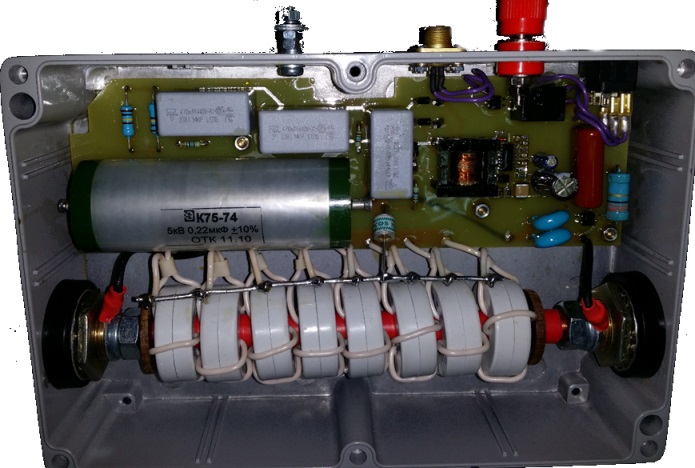

- Обеспечение непрерывной работы осциллятора на токе до 500А удалось достичь благодаря применению "расщепленного" трансформатора, представляющего из себя 8 колец из нанокристаллического железа, надетых на медный стержень лиаметром 10 мм. Каждое кольцо представляет собой импульсный трансформатор, передающий поджигающий импульс 0,7...0,8кВ.

Дополнительные материалы

Инструкция

Комплектность

  1. Осциллятор ПИК500

Технические характеристики

Напряжение питания, В  40…90
ПВ при токе 500А, % 100
ПВ при токе 1000А, % 50
Период формирования импульсов поджига, с 1
Пиковое напряжение импульса, кВ 5
Температура окружающей среды, °С -20…+45
Габаритные размеры (дшв), мм 260х146х55
Вес, кг 2
Производитель АО "Лаборатория электроники"
