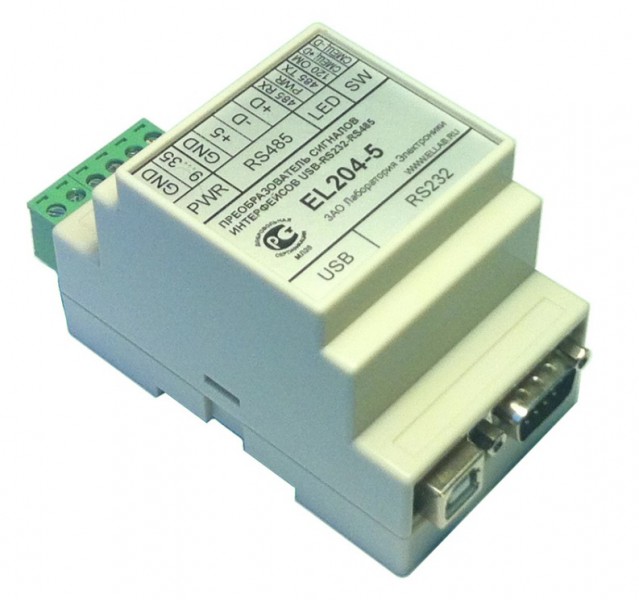

Преобразователь интерфейсов RS232 RS485 USB EL204-5

9 696
Наличие на складе: Нет в наличии
Наличие товара уточняйте заранее
Скидки зависят от общей суммы заказа:
  • От 50 000 руб. - 5%
  • От 150 000 руб. - 8%
  • От 400 000 руб. - 11%

Описание

• Автоматическое определение направления передачи по интерфейсу RS-485;
• Гальваническая изоляция интерфейса RS485 1кВ;
• Гальванически изолированное напряжение 5В, выведенное на разъём интерфейса RS485;
• Выходы интерфейса RS485 имеют защиту от статического электричества и подключения напряжения до 60В;
• Поддерживаются все сигналы RS232 в соответствие с EIA232E Standard;
• Уровни сигналов интерфейса RS232 соответствует EIA232E Standard;
• При подключении по USB отображается в операционной системе как виртуальный COM порт, с любым назначенным номером;
• Наличие крепления на DIN рейку;
• Рабочий диапазон температур от –40 до +85С°.

Дополнительные материалы

Руководство по эксплуатации

Драйвер

Комплектность

  1. Преобразователь интерфейсов RS232 RS485 USB EL204-5
  2. Кабель USB
  3. Сетевой блок питания

Сертификат

Технические характеристики

Общие параметры
Интерфейсы RS232 RS485 USB
Напряжение питания, В 9...35 или USB
Максимальный ток потребления, А 0,35
Материал корпуса Пластик
Монтаж На DIN рейку
Температурный диапазон работы, С -40...+85
Габаритные размеры, мм 95 x 71 x 59
Масса, г 75
Параметры интерфейса RS232
Максимальная скорость передачи, кбит/с 120
Разъём DB9-M
Сигнальные линии интерфейса DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS, RI
Параметры интерфейса RS485
Максимальная скорость передачи, кбит/с 500
Разъём Клеммы
Сигнальные линии интерфейса A, B, +5, GND
Управление направлением передачи Автоматически
Напряжение гальванической изоляции, кВ 1
Сопротивление согласующего резистора, Ом 120
Допустимое рабочее синфазное напряжение между линиями А и GND, В и GND, В -5...+12
Предельно допустимое напряжение между линиями А, В, GND, В -60...+60
Параметры интерфейса USB
Разъём USB-B f
Дополнительные характеристики
Гарантия, мес. 60
Производитель: АО "Лаборатория Электроники"
