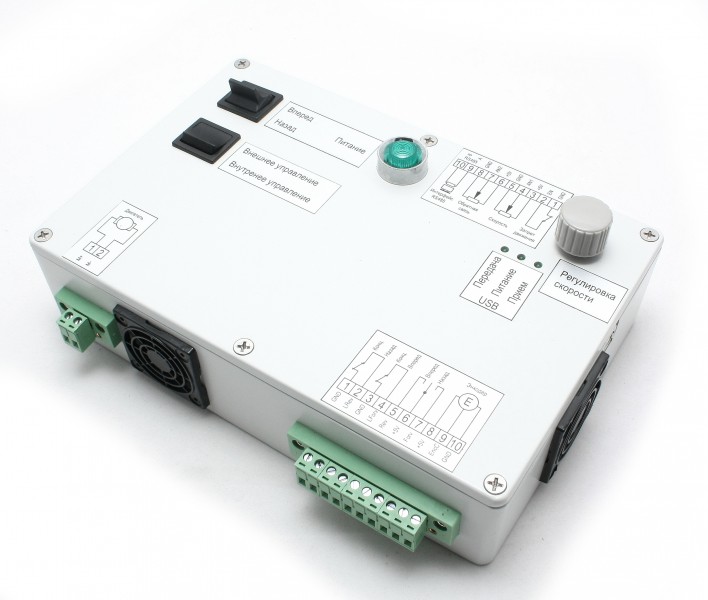

ЭР210

14 160 ₽

Описание

Реализованный на микроконтроллере пропорционально-интегрально-дифференциальный  регулятор позволяет стабилизировать скорость вращения двигателя в широких пределах. В качестве обратной связи для стабилизации скорости могут быть выбраны:

  1. противо-ЭДС двигателя (дополнительных датчиков скорости не требуется);
  2. аналоговый сигнал от 0 до 5 В (например, сигнал от тахогенератора);
  3. импульсный сигнал от энкодера.

Встроенный интерфейс RS485 позволяет осуществлять настройку, управление и мониторинг состояния устройства. Возможность задавать ограничение момента на валу двигателя и обработка сигналов от концевых выключателей позволяет защитить систему от повреждений. Всего блок имеет 36 настраиваемых параметров, что позволяет гибко адаптировать ее к задачам пользователя.

Блок управления ЭР210 позволяет осуществлять управление скоростью и направлением двигателя следующими способами:

  1. от при помощи расположенных на корпусе элементов управления ;
  2. внешними аналоговыми и цифровыми сигналами;
  3. по разнице двух аналоговых сигналов;
  4. по интерфейсу RS485.



  • Работает только  с двигателями с постоянными магнитами или с независимым возбуждением



Комплектность

  1. Блок управления коллекторным двигателем ЭР210
  2. CD с программным обеспечением и инструкцией

Технические характеристики

Напряжение питания двигателя, В ≈220±20
Максимальный ток двигателя, А 10
Диапазон регулирования скорости вращения 1:200
Интерфейс связи RS485
Габаритные размеры, мм 227x154x75
Температурный диапазон работы -40...50
Производитель АО "Лаборатория Электроники"
