AWD10M-36

8 437 ₽

Описание

• Стабилизация скорости вращения двигателя без тахогенератора;
• Стабилизация скорости вращения двигателя с тахогенератором;
• Стабилизация скорости вращения вращения двигателя по сигналам инкрементального энкодера;
• Ограничение момента на валу двигателя;
• Реализация следящей системы;
• Управление двигателем с помощью команд по интерфейсу RS485;
• Управление двигателем двигателем внешними элементами управления (кнопками и потенциометрами);
• Управление двигателем двигателем с помощью дискретных и аналоговых сигналов;
• Реверсивное управление двигателем;
• Встроенный ПИД-регулятор для стабилизации скорости вращения двигателя;
• Обрабатка сигналов концевых выключателей для остановки вращения;
• Настройка параметров и режимов работы осуществляется по интерфейсу RS485;
• Возможность получения по интерфейсу RS485 направления, величины скорости вращения двигателя и параметров состояния блока управления

  •
  • Работает только  с двигателями с постоянными магнитами или с независимым возбуждением



Дополнительные материалы

Инструкция

Комплектность

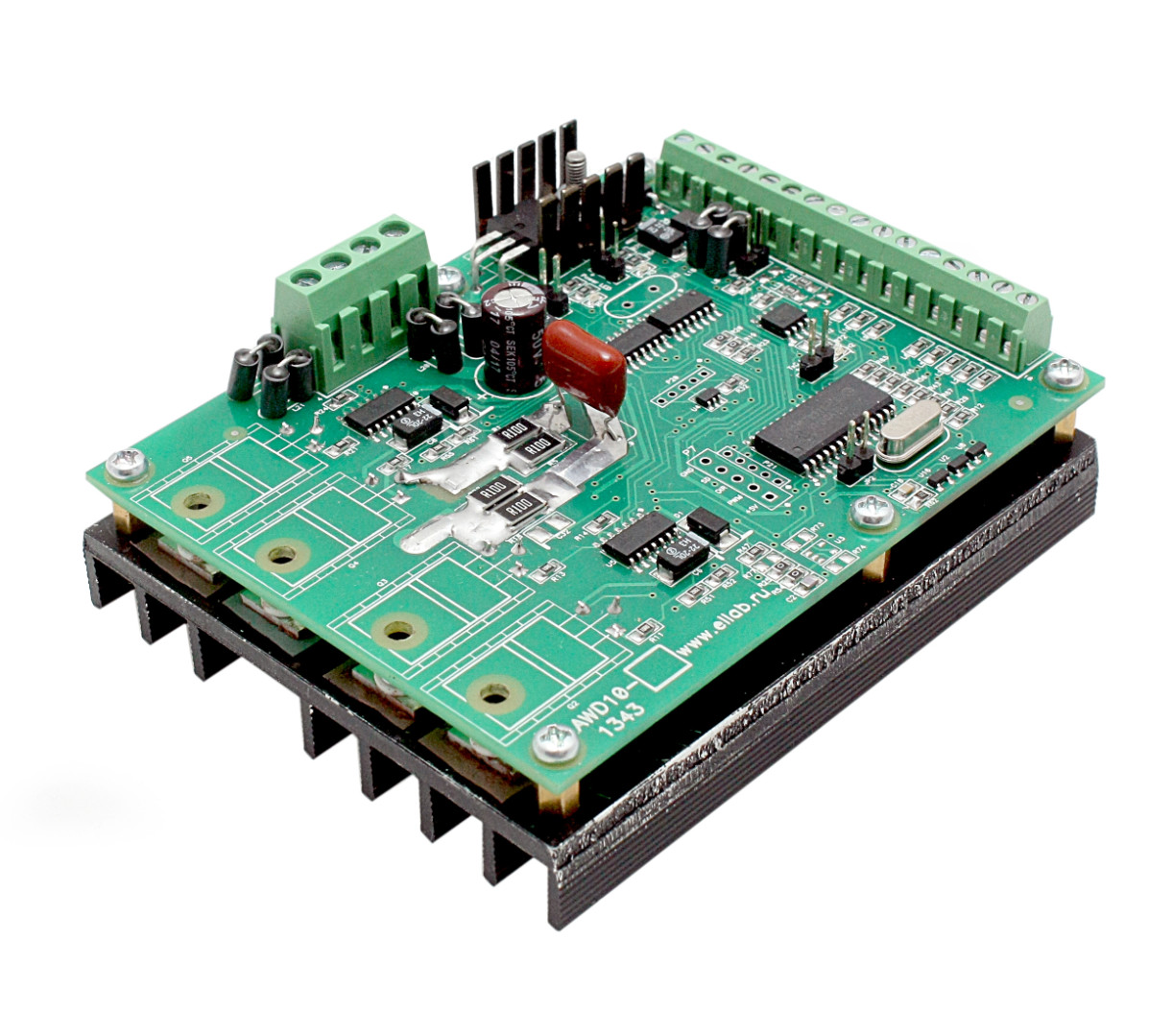

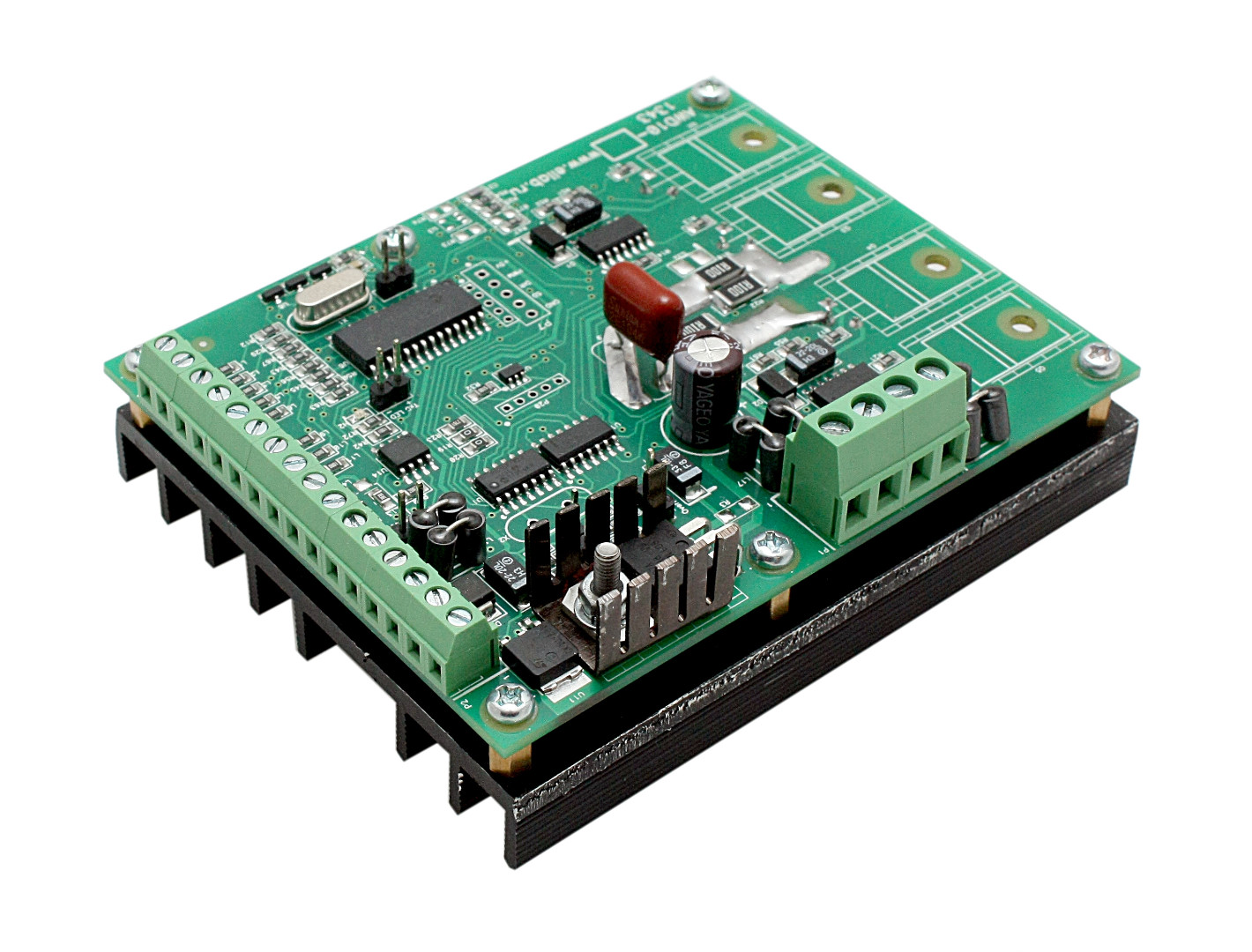

  1. Блок управления коллекторным двигателем AWD10M-36

Сертификат

Технические характеристики

Напряжение питания двигателя, В 27...42
Максимальный ток двигателя, А 15
Ток срабатывания защиты от короткого замыкания, А 25
Диапазон регулирования скорости вращения 1:100
Потребляемая мощность, Вт 1
Уровень управляющих дискретных сигналов TTL
Диапазон напряжения управляющих аналоговых сигналов, В 0...5
Стабилизация скорости вращения двигателя По противо-ЭДС. По сигналам тахогенератора. По сигналам энкодера
Интерфейс связи RS-485
Защита от короткого замыкания Есть
Термозащита Нет
Возможность управления дополнительными внешними устройствами Нет
Габаритные размеры, мм 100 х 80 х 25
Температурный диапазон работы -40...50
Гарантия, мес 24
Производитель АО "Лаборатория Электроники"
